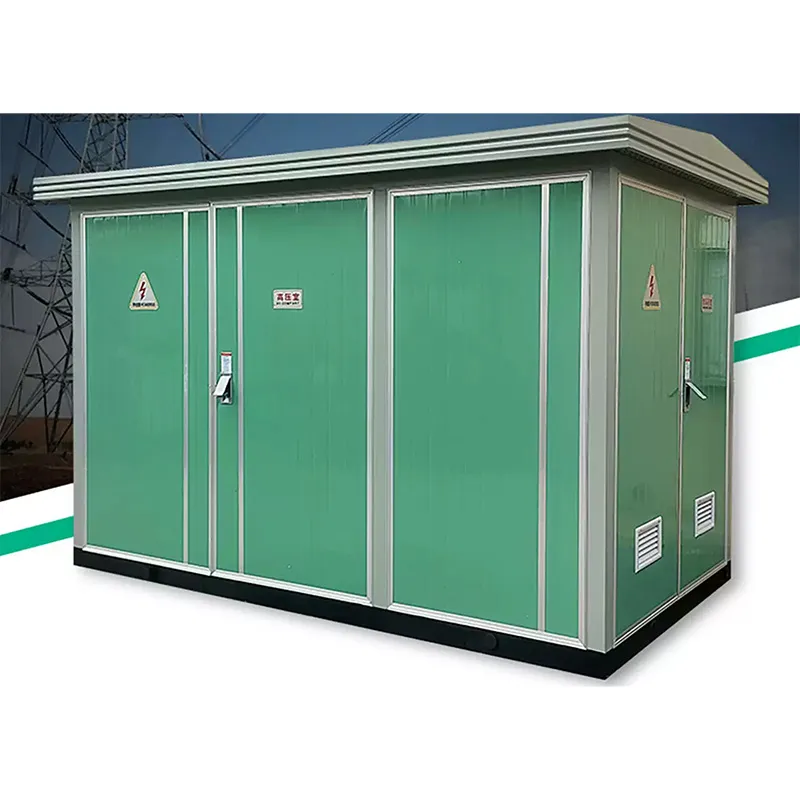

Уличная комплектная трансформаторная подстанция (европейского типа) ZBW-12
ZBW – 12 / 0.4 – 1250 Внешние сборные подстанции (европейского типа) широко используются для реконструкции городских электрических сетей, жилых кварталов, высотных зданий, промышленных шахт, гостиниц, торговых центров, аэропортов, железных дорог, нефтяных месторождений, терминалов, автомагистралей и временных объектов электропитания и других внутренних и внешних полей.
Описание
маркер
Обзор
ZBW - 12 / 0.4 - 1250 Внешние сборные подстанции (европейского типа) широко используются для реконструкции городских электрических сетей, жилых кварталов, высотных зданий, промышленных шахт, гостиниц, торговых центров, аэропортов, железных дорог, нефтяных месторождений, терминалов, автомагистралей и временных объектов электропитания и других внутренних и внешних полей.
◆Высоковольтное коммутационное оборудование, трансформатор, низковольтное коммутационное оборудование Троица, сильный комплект;
◆Высокое и низкое давление защиты совершенны, безопасная и надежная эксплуатация, простое обслуживание;
◆Занимать мало земли, инвестировать в провинцию, короткий производственный цикл, удобство передвижения;
◆Гибкость и разнообразие схем подключения;
◆Уникальная конструкция: уникальная сотовая конструкция двухслойная (композитная пластина) корпус прочный, теплоизоляция и охлаждающая вентиляция, красивый, высокий уровень защиты, материал оболочки имеет нержавеющую сталь, цветную стальную пластину необязательно;
Нормальные условия эксплуатации
◆Высота над уровнем моря: не более 1000 м, высокогорная продукция может быть настроена на заказ;
◆Температура окружающей среды: - 25°C ~ + 40°C;
◆Относительная влажность: среднесуточное значение не более 95%, среднемесячное значение не более 90%;
◆Место установки: место, где нет пожара, опасности взрыва, проводящей пыли, химических коррозионных газов и сильных вибраций, и при превышении вышеуказанных условий пользователь может проконсультироваться с нашей компанией.
Трансформатор
Интеллектуальная интегрированная подстанция выбирает низкоизношенные, масляные, полностью герметичные серии трансформаторов, а также может использовать смоляную изоляцию или бумагу NOMEX изоляцию экологически чистых сухих трансформаторов.

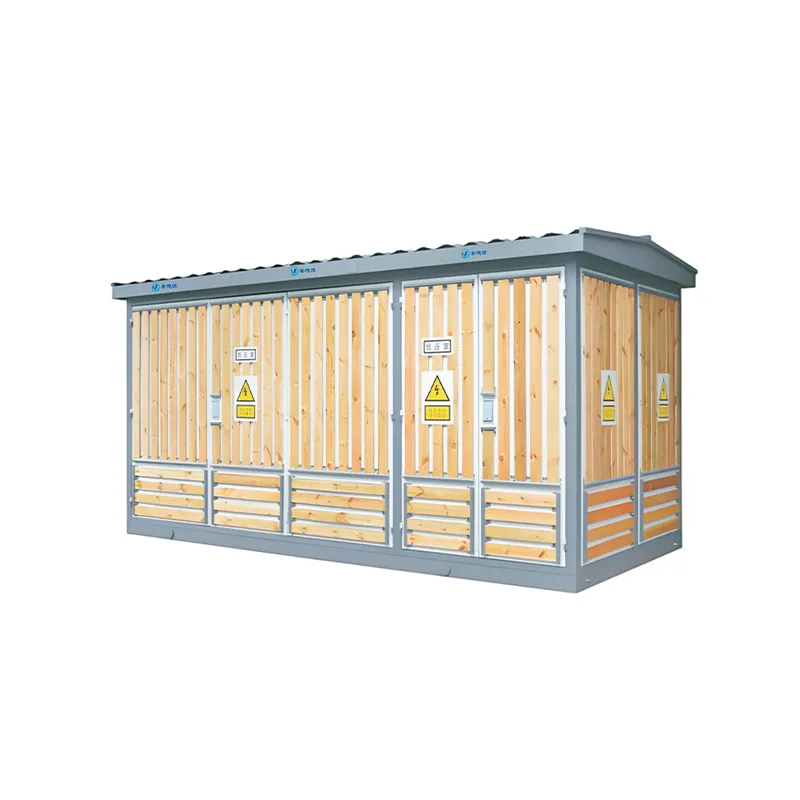

◆Разнообразие типов: универсальный тип, тип виллы, компактный и многие другие стили;
◆Автоматизированный терминал сети сборки (FTU) в шкафу кольцевой сети высокого давления для достижения надежного обнаружения короткого замыкания и однофазного заземления, с функцией четыре расстояния, чтобы облегчить автоматическое обновление распределительной сети.
Технические параметры переключателя нагрузки
| Проект | Единица | Переключатель нагрузки FKN12 - 12 | FZN25 - 12 Переключатель вакуумной нагрузки |
| Номинальное напряжение | кв | 10 | |
| Максимальное рабочее напряжение | кв | 12 | |
| Номинальная частота | Hz | 50 | |
| Номинальный ток | A | 630 | |
| Номинальный ток отключения | A | 630 | |
| Теплоустойчивый ток (эффективное значение) | kA/S | 20/2 | 20/4 |
| Динамически устойчивый ток | kA | 50 | 50 |
| Ток короткого замыкания (пик) | KA | 50 | 50 |
| Количество отключений при полной нагрузке | раз | 2000 | 10000 |
| Механический срок службы | раз | 2000 | 10000 |
| 1 Мин рабочее давление (межфазное и наземное) | kV | 42 | 42 |
| Молниеносное ударное напряжение (относительное и земное) | KV | 75 | 75 |
Технические параметры высоковольтный предохранитель
| Модель | Номинальное напряжение (kv) | Отключить ток (А) | Отключить ток (kA) | Номинальный ток расплава (A) | |
| Великобритания | Внутренние | ||||
| SDL※J | XRNT-12 | 12 | 40 | 31.5 | 6.3,10,16,20,25,31.5,40 |
| SFL※J | XRNT-12 | 12 | 100 | 31.5 | 50,63,71,80,100 |
| SKL※J | XRNT-12 | 12 | 125 | 31.5 | 125 |
